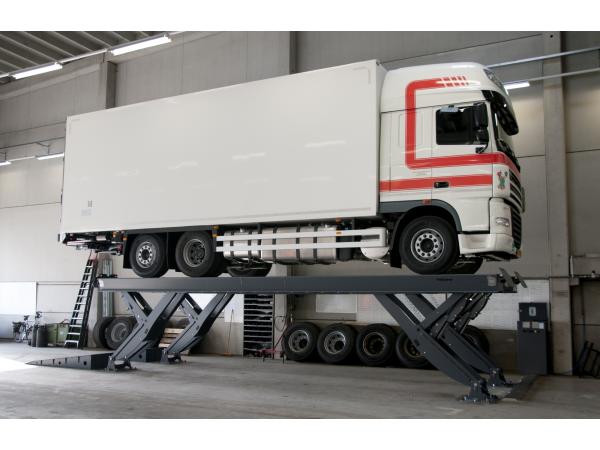

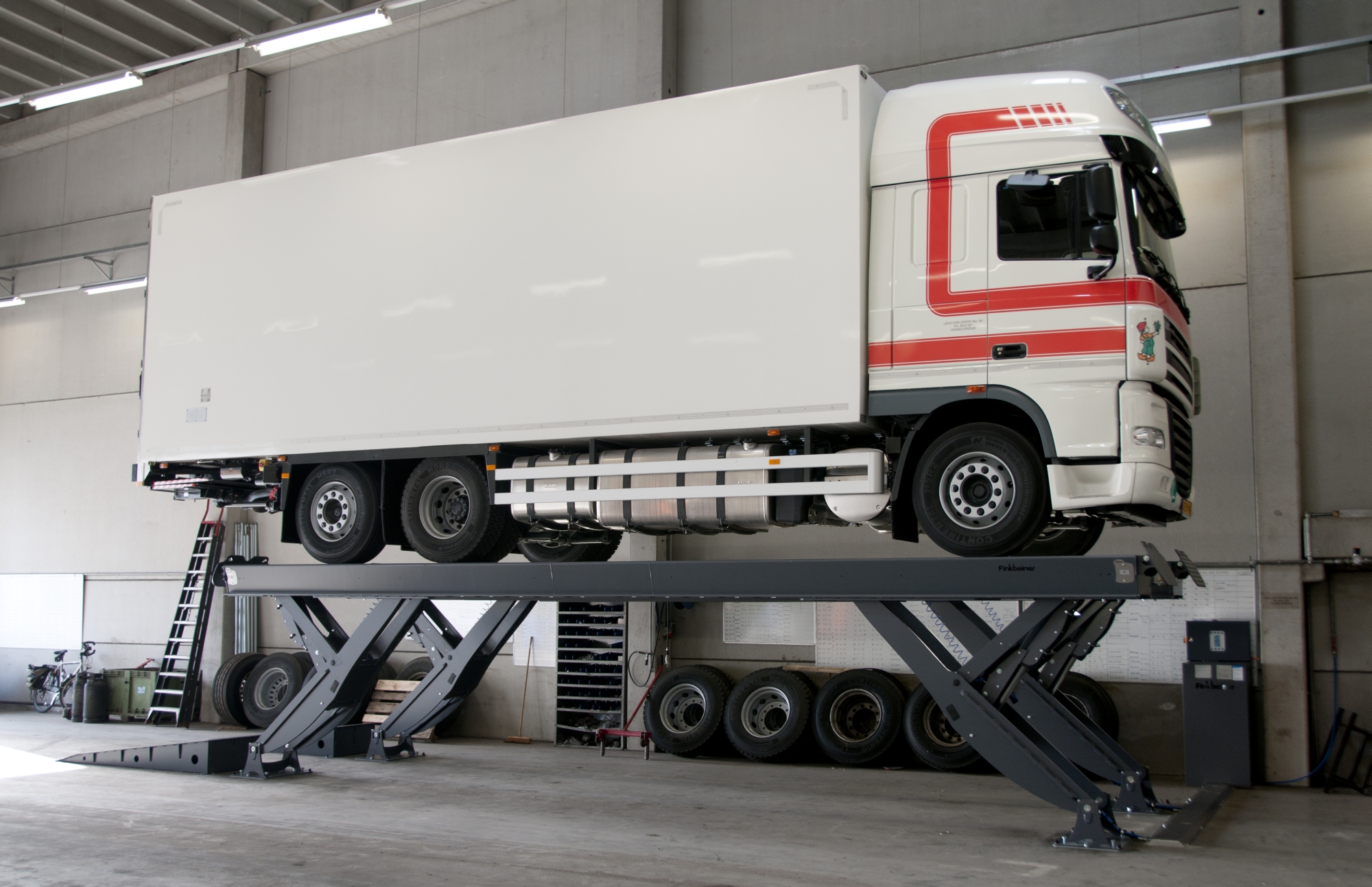

Pont à ciseaux

Encombrement faible

  • Levage vertical - pas de déplacement de rails
  • Construction sans bati - liberté d'accés de tous les côtés

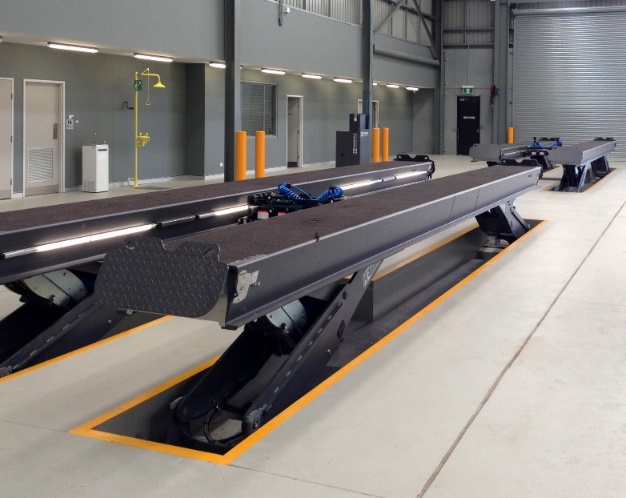

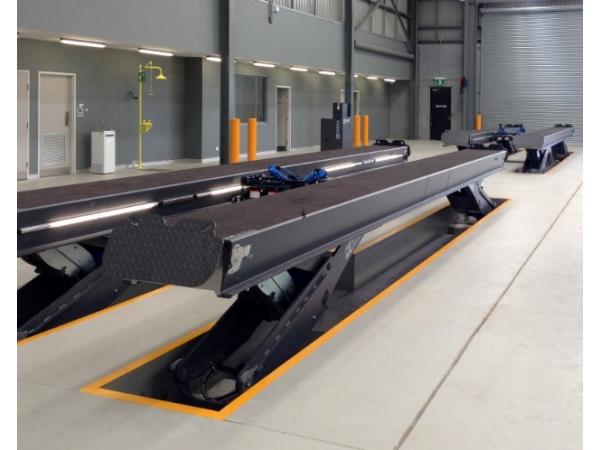

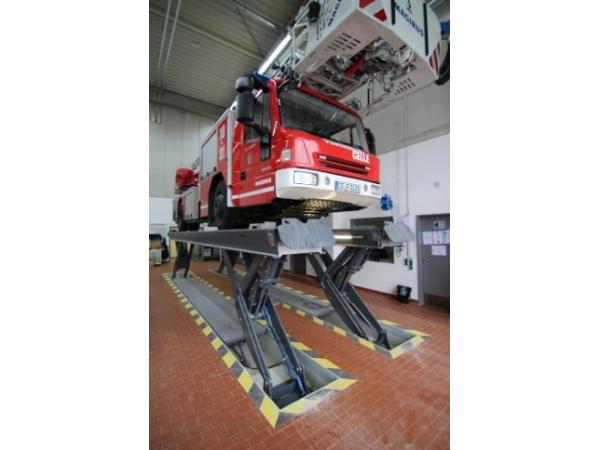

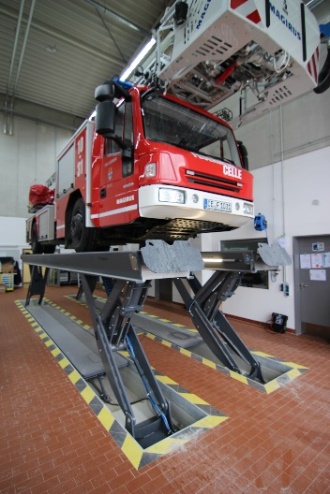

  • Possibilité d'installation encastrée avec chemins de roulement au niveau du sol en position basse
Je souhaite un devis ou une information
Pont à ciseaux
Pont à ciseaux
Pont à ciseaux
Pont à ciseaux
Pont à ciseaux
Pont à ciseaux
Pont à ciseaux
Pont à ciseaux
Pont à ciseaux
Pont à ciseaux
Pont à ciseaux

Ergonomie et confort du poste de travail

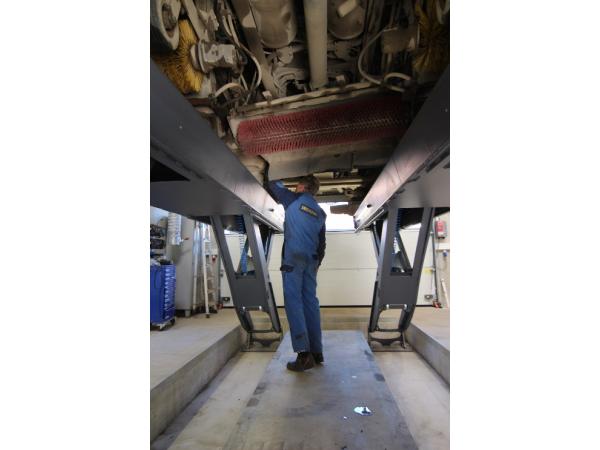

  • Positionnement idéal pour un travail sans effort. Les outils et dispositifs de travail sont facilement accessibles.

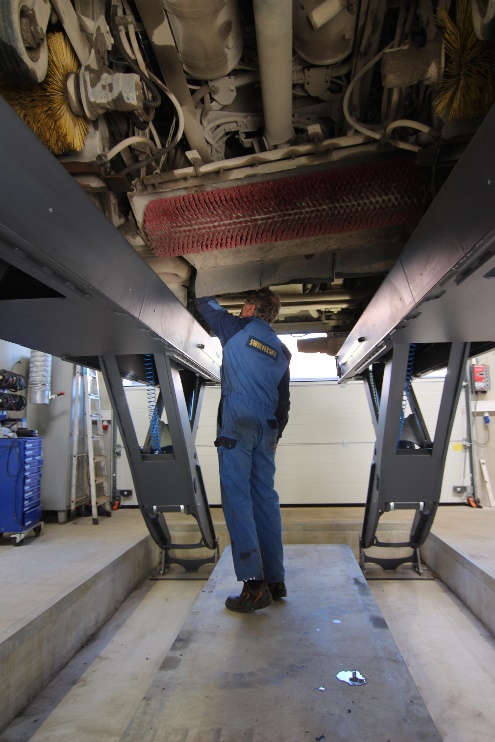

  • Pas de liaison entre les chemins de roulement et bâti au sol, donc accessibilité sur l’ensemble du véhicule.
  • Système Y tec demi ciseaux compact pour optimise l'espace

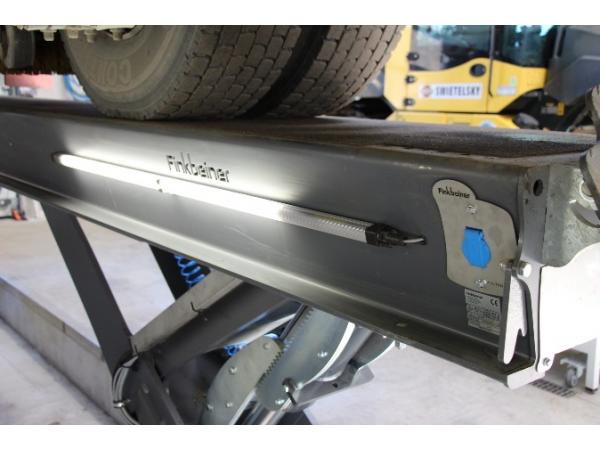

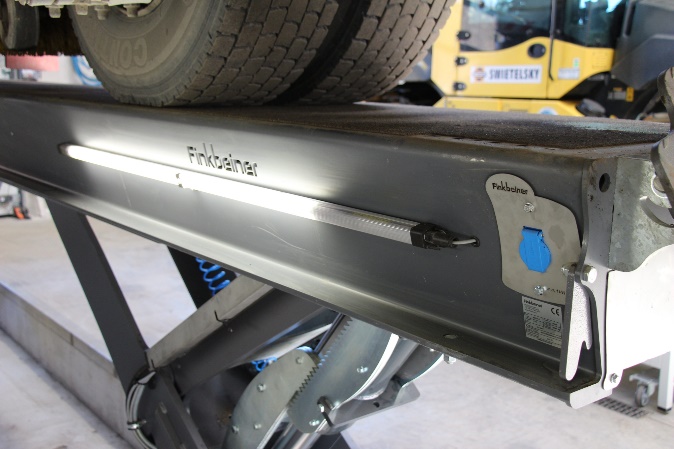

  • Grâce aux éclairages fluorescents, l'espace de travail reste toujours clair même dans les conditions les plus sombres.

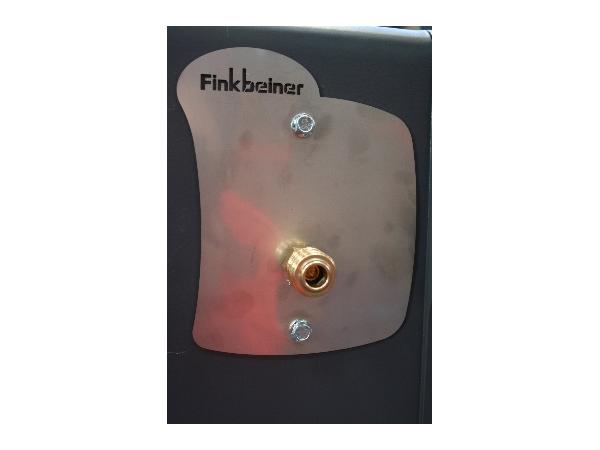

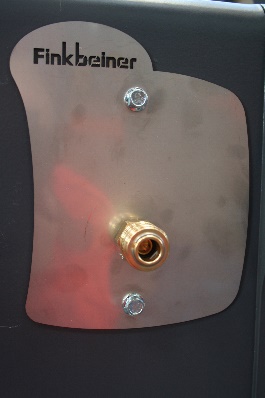

  • Prise d'air et électrique sur chemin de roulement pour brancher facilement son outillage
Pont à ciseaux

Sécurité

  • Sécurité assurée par un double verrouillage mécanique et hydraulique

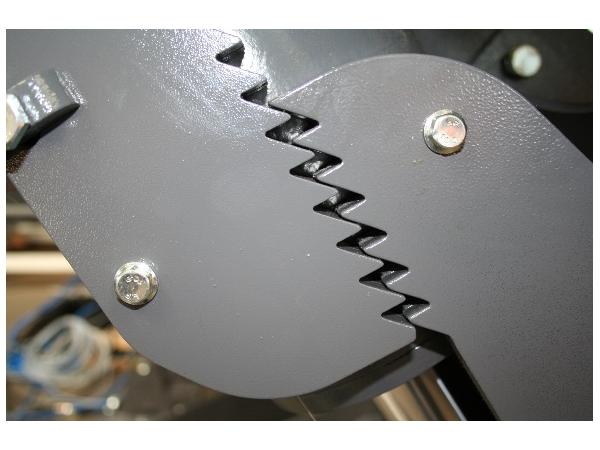

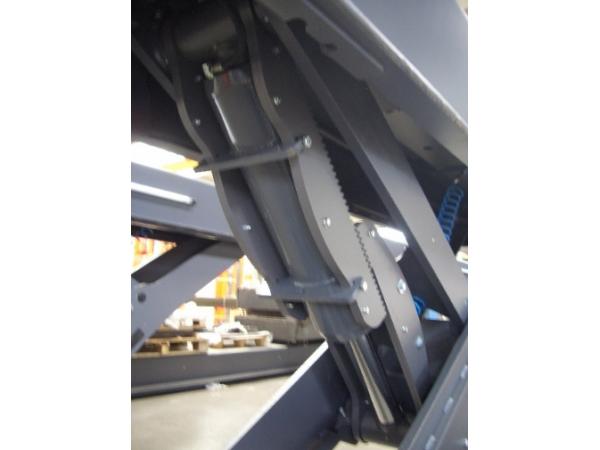

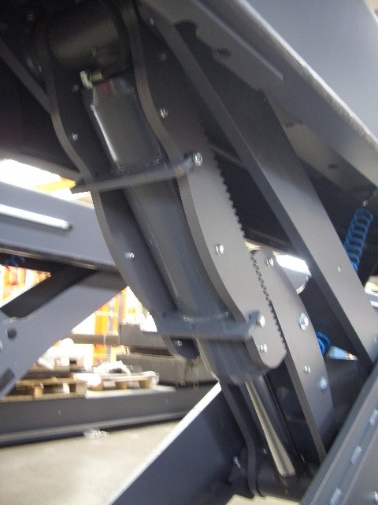

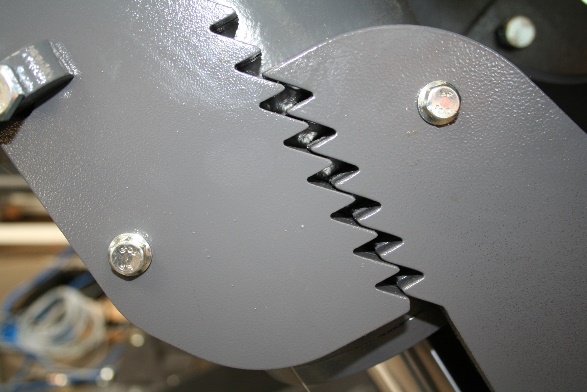

    • *Mécanique: Vérrouillage supplémentaire par contrecliquets ; déverrouillable pneumatiquement.
    • *Hydraulique: Sécurité anti-surcharge grâce à des vannes d’arrêt sur chaque vérin.
  • Double arrêt dans la descente : arrêt pour mise en place ou retrait traverse de visite et arrêt CE avec alarme sonore pendant la descente
  • Mise hors service en cas de course anormale
Pont à ciseaux

Précision et facilité d’utilisation

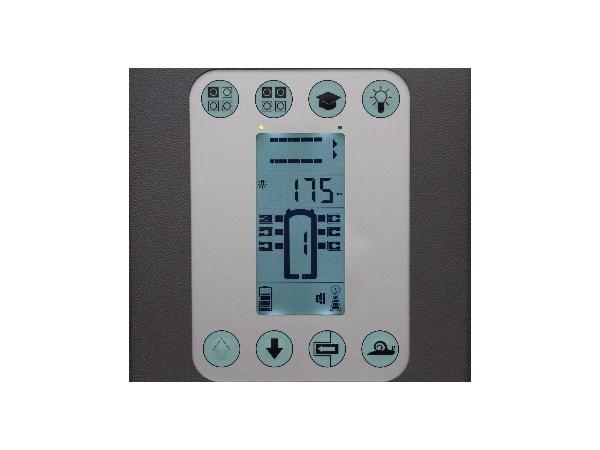

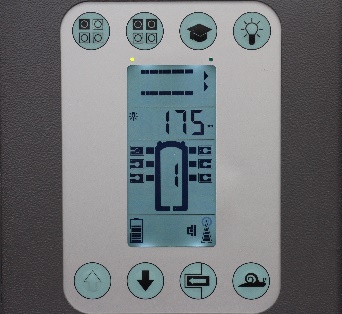

  • Commande centralisée simple avec bouton montée descente - Vitesse escargot pour réglage fin de la hauteur de levage
  • Affichage précis de la hauteur de levage
  • Régulation synchronisée FINKBEINER: pour une course synchronisée sans à coup même en cas de répartition inégale de la charge
Pont à ciseaux

Robustesse

Moteur hydraulique

Très peu de maintenance ni d’usure grâce à l’autolubrification.

résistance à l’humidité et aux salissures. Pas de perte par transmission mécanique.

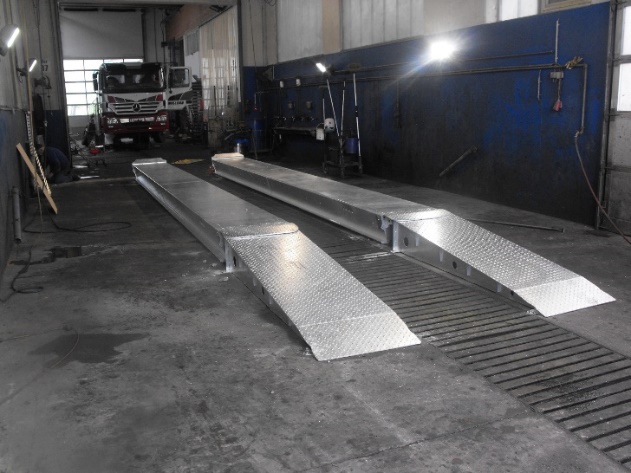

Possibilité de conception en acier galvanisé pour les expositions externes difficiles (saumure...)

Vérins de levage protégés – integrés dans les chemins de roulement. Graisseur sur articulations des demi-ciseaux qui limite fortement la maintenance

Pont à ciseaux

Modèles & caractéristiques



  Simple Tandem
  HDS25-6500 HDS25-9000 HDS-10000 HDS25-12000 HDS25-14500 HDS50-16000 HDS50-18000
Capacité de charge 25 T (selon norme EN1493:2010) 35 tonnes en charge symétrique 25 T (selon norme EN1493:2010) 35 tonnes en charge symétrique 25 T (selon norme EN1493:2010) 35 tonnes en charge symétrique 25 T (selon norme EN1493:2010) 35 tonnes en charge symétrique 25 T (selon norme EN1493:2010) 35 tonnes en charge symétrique 25 T(selon norme EN1493:2010) 35 tonnes en charge symétrique 25 T (selon norme EN1493:2010) 35 tonnes en charge symétrique
Type Y-tec demi-ciseaux Y-tec demi-ciseaux Y-tec demi-ciseaux Y-tec demi-ciseaux Y-tec demi-ciseaux Y-tec demi-ciseaux Y-tec demi-ciseaux
Hauteur de levage 1750mm encastré et 2105 posé au sol 1750mm encastré et 2105 posé au sol 1750mm encastré et 2105 posé au sol 1750mm encastré et 2105 posé au sol 1750mm encastré et 2105 posé au sol 1750mm encastré et 2105 posé au sol 1750mm encastré et 2105 posé au sol
Largeur des chemins 750 mm 750 mm 750 mm 750 mm 750 mm 750 mm 750 mm
Longueur des chemins 6500 mm 9000 mm 10000 mm 12000 mm 14500 mm 16000 mm 18000 mm
Hauteur des chemins 350 mm 350 mm 350 mm 350 mm 350 mm 350 mm 350 mm
Commande Montée /Descente/arrêt d urgence Montée /Descente/arrêt d urgence Montée /Descente/arrêt d urgence Montée /Descente/arrêt d urgence Montée /Descente/arrêt d urgence Montée /Descente/arrêt d urgence Montée /Descente/arrêt d urgence
Alimentation 400V Triphasé 400V Triphasé 400V Triphasé 400V Triphasé 400V Triphasé 400V Triphasé 400V Triphasé
Vitesse de levage 90 s 90 s 90 s 90 s 90 s 90 s 90 s
Entraînement Electro-hydraulique Electro-hydraulique Electro-hydraulique Electro-hydraulique Electro-hydraulique Electro-hydraulique Electro-hydraulique
Air comprimé 6 bar 6 bar 6 bar 6 bar 6 bar 6 bar 6 bar
Sécurité Hydraulique et pneumatique Hydraulique et pneumatique Hydraulique et pneumatique Hydraulique et pneumatique Hydraulique et pneumatique Hydraulique et pneumatique Hydraulique et pneumatique
